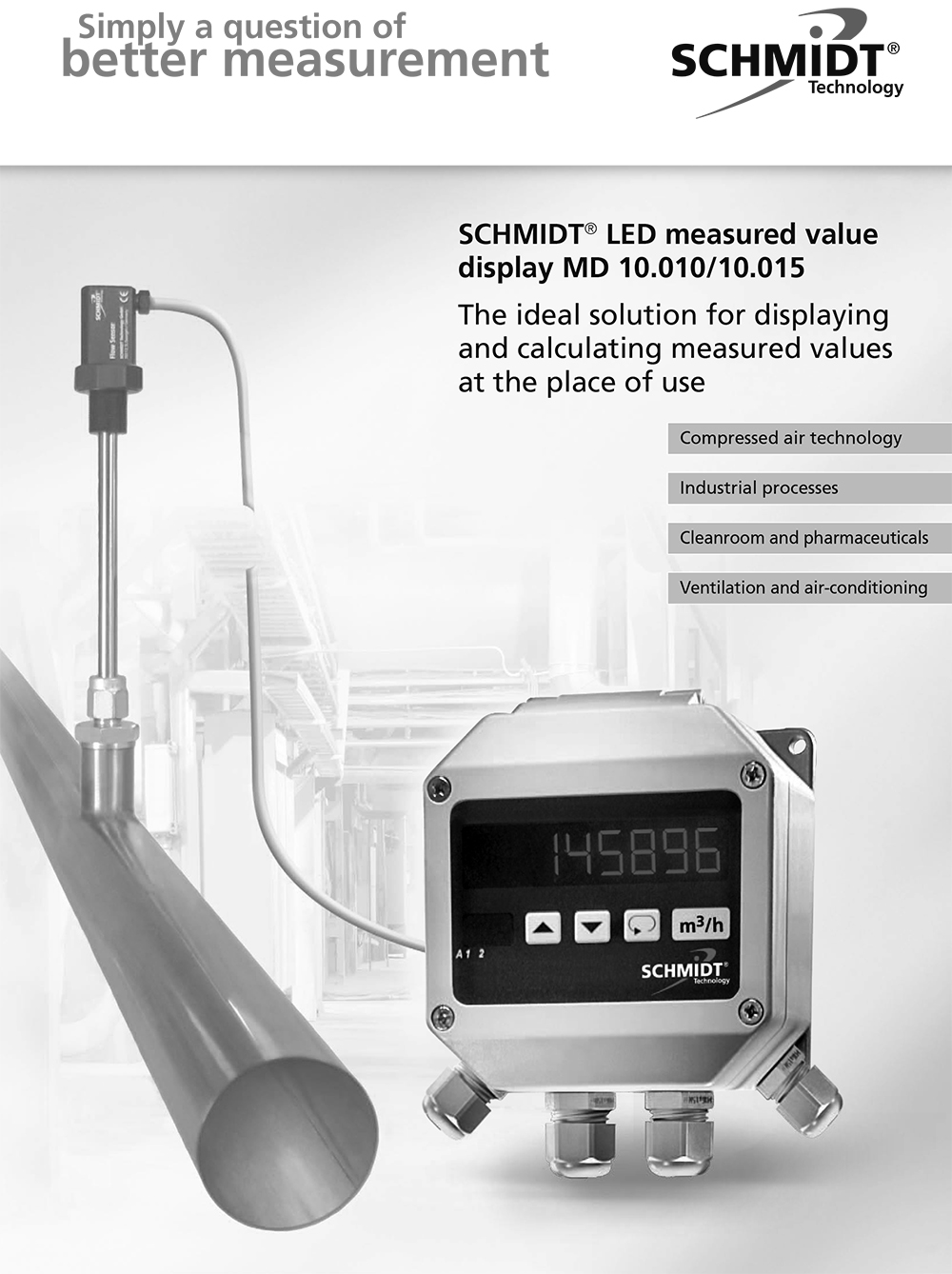

사용 장소에서 측정값을 표시하고 계산하기 위한 이상적인 솔루션

센서는 계측에서 지정한 위치에 장착해야 합니다. 실제로 센서 디스플레이는 인식할 수 없거나 멀리서도 볼 수 없기 때문에 별로 도움이 되지 않는 경우가 많습니다. 그러나 센서 근처의 현장 디스플레이가 유용한 경우가 많습니다. m³/h 또는 총 부피와 같은 계산된 측정값도 아날로그 출력 신호로 표시되고 재전송되는 것이 중요합니다.

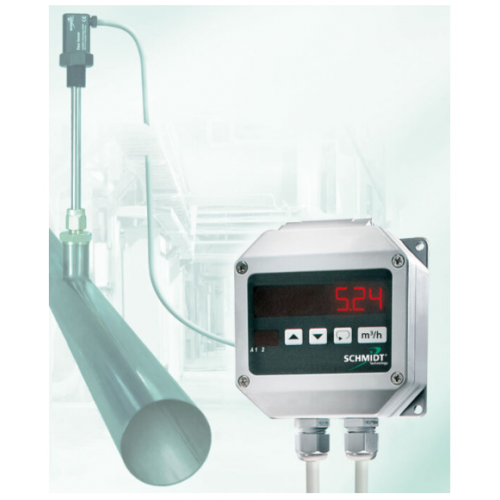

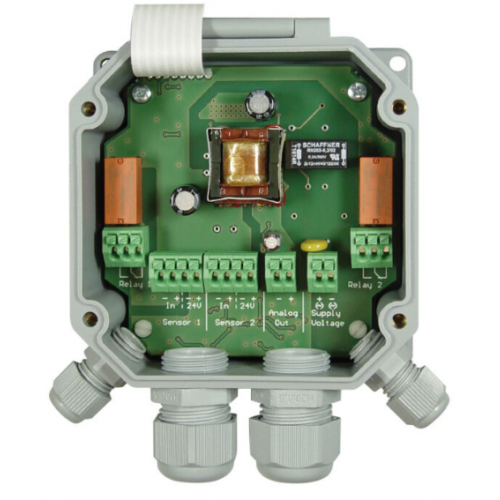

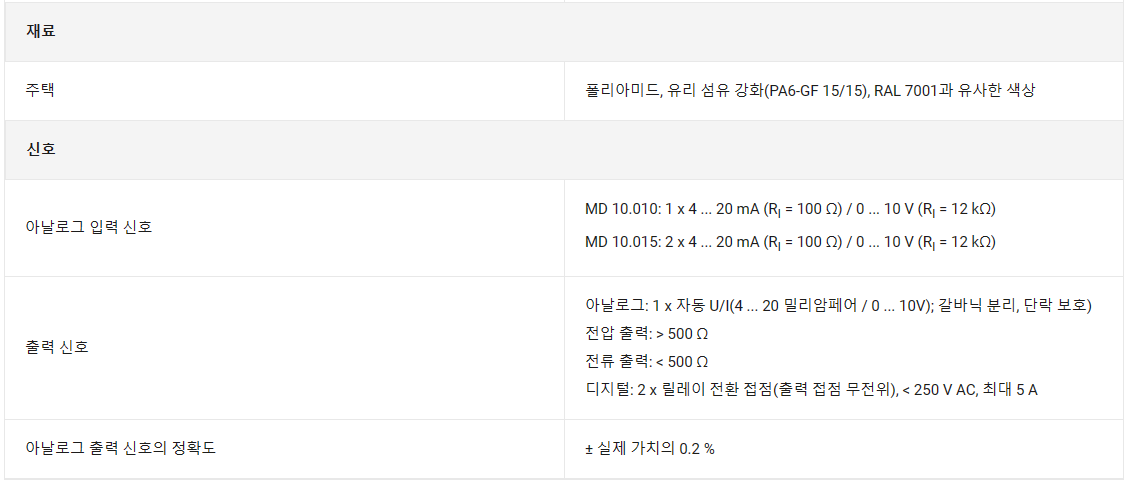

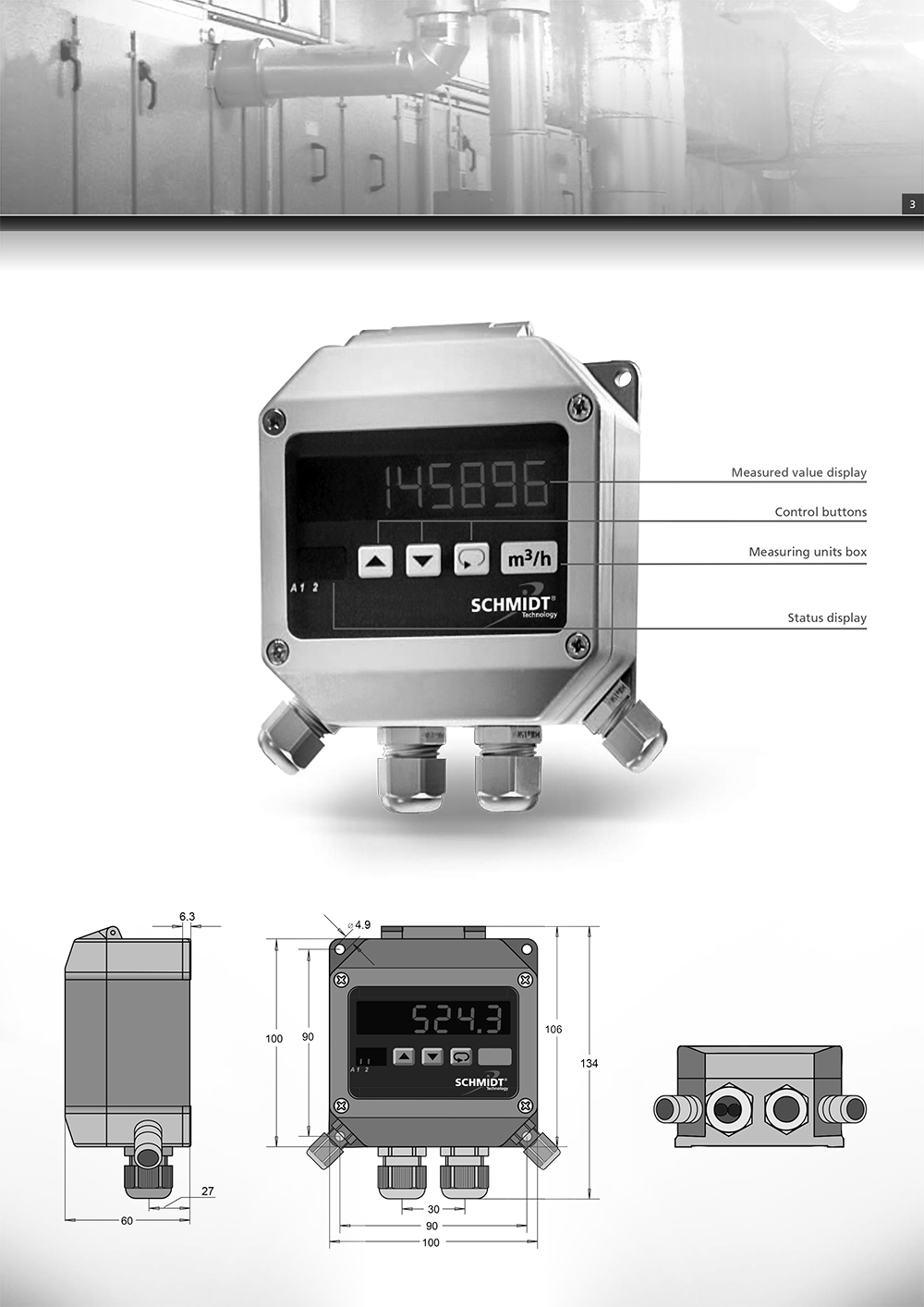

슈미트^® LED 디스플레이 MD 10.010 및 MD 10.015는 이러한 요구 사항을 완벽하게 충족합니다. 대형 벽면 디스플레이로 설계되었으며 쉽게 접근할 수 있는 위치에 장착할 수 있습니다. 아날로그 출력 신호는 10개(MD 010.10) 또는 015개의 센서(MD 4.20)로 스케일링되어 표시됩니다. 또한 아날로그 값(0 ... 10 mA 또는 <> ... <> V)는 전기적으로 분리된 아날로그 출력을 통해 제공됩니다. 또한 이 값을 사용하여 스위칭 포인트를 정의하고 두 개의 릴레이를 통해 직접 출력할 수 있습니다.

전원 공급 장치는 주전원 전압 또는 24볼트(DC)를 통해 제공될 수 있으며, 연결된 센서에는 LED 디스플레이에서 직접 전원이 공급됩니다.

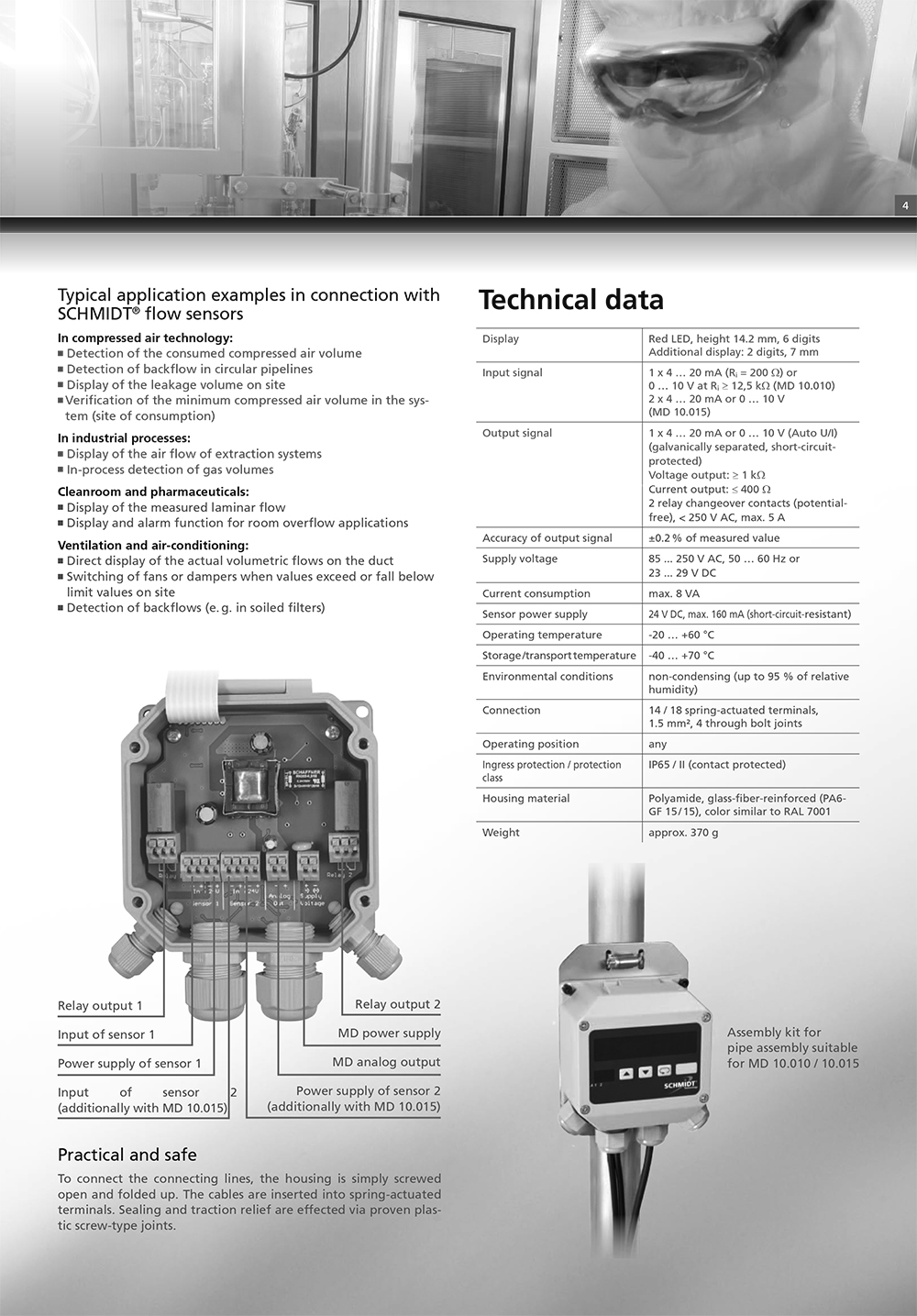

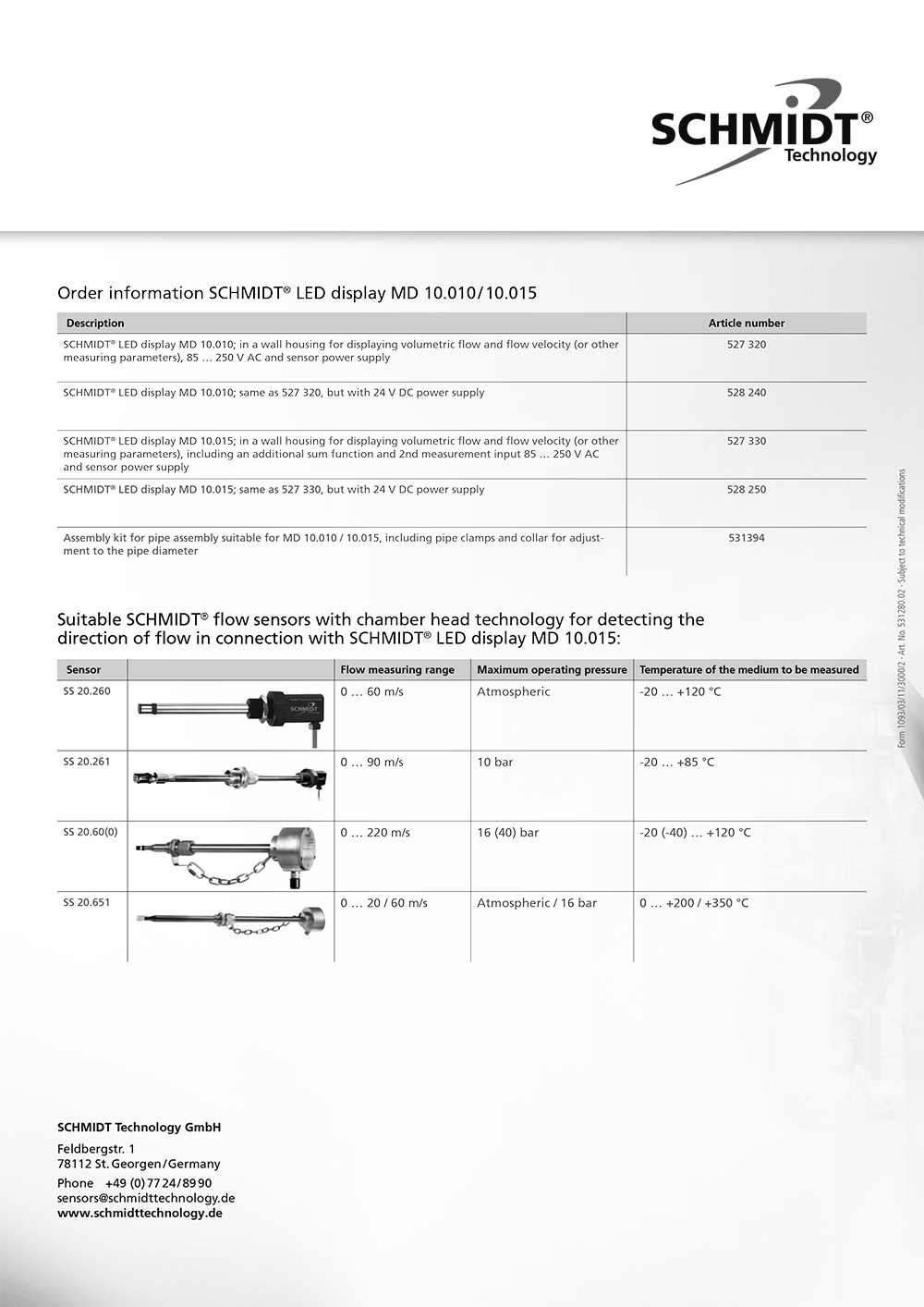

SCHMIDT^® 유량 센서와 관련된 일반적인 적용 사례

• 소비된 압축 공기량 감지
• 원형 파이프라인의 역류 감지
• 현장의 누출량 표시
• 시스템의 최소 압축 공기량 확인(소비 현장)
• 추출 시스템의 공기 흐름 표시
• 공정 중 가스량 검출
• 측정된 층류 표시
• 실내 오버플로 애플리케이션을 위한 디스플레이 및 알람 기능
• 덕트의 실제 체적 유량을 직접 표시
• 팬 또는 댐퍼 전환 시 값이 현장의 한계 값을 초과하거나 아래로 떨어질 때
• 역류 감지(예: 오염된 필터)

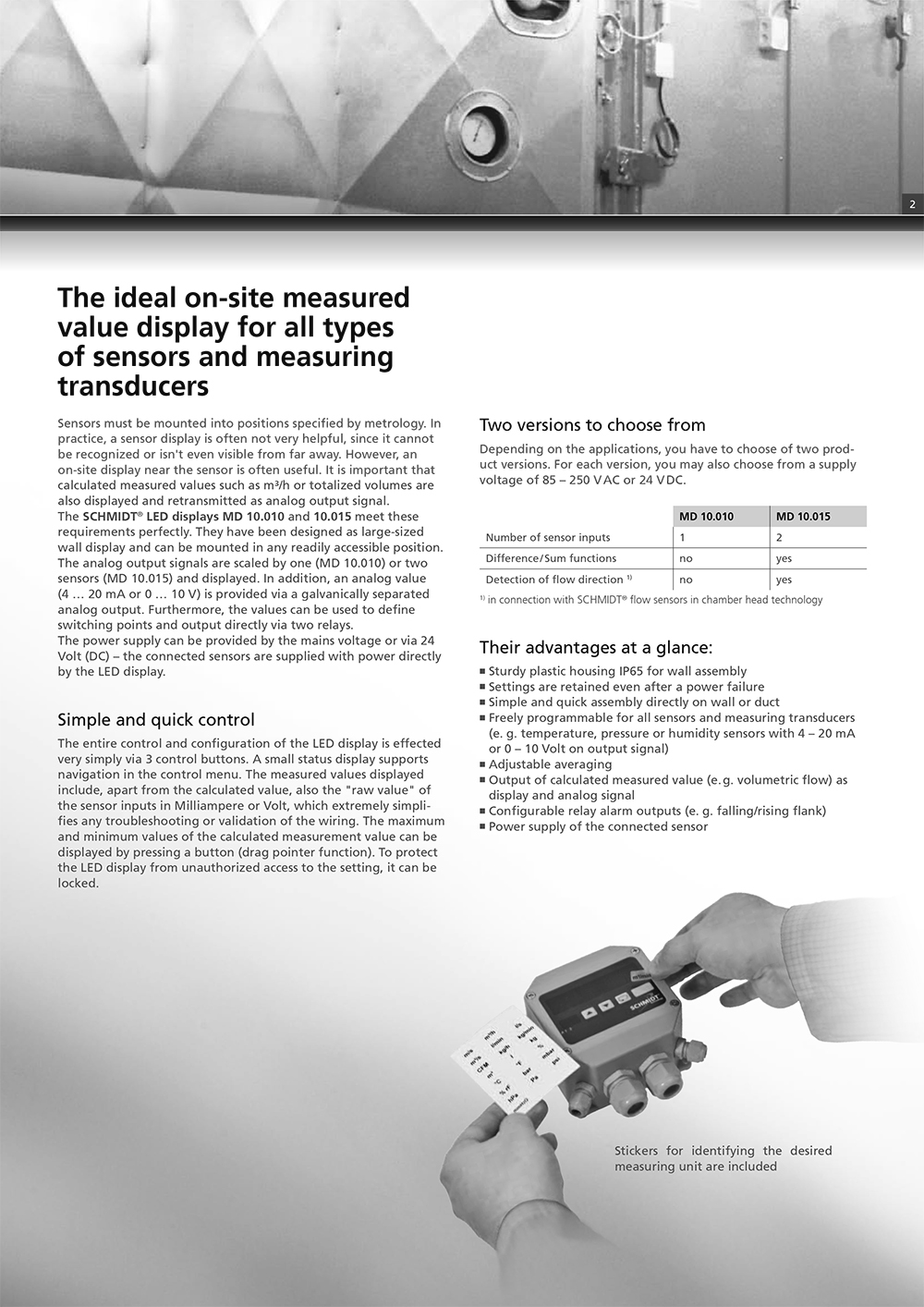

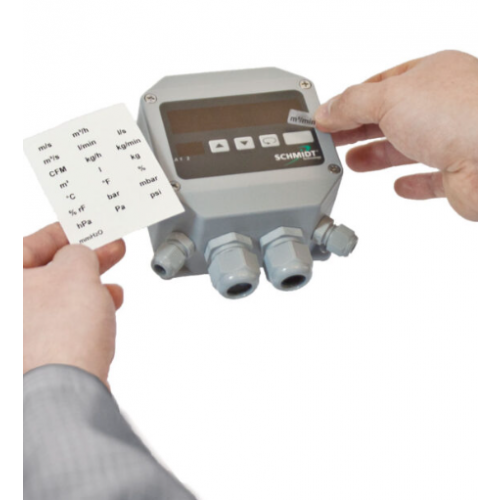

한 눈에 보는 장점 :

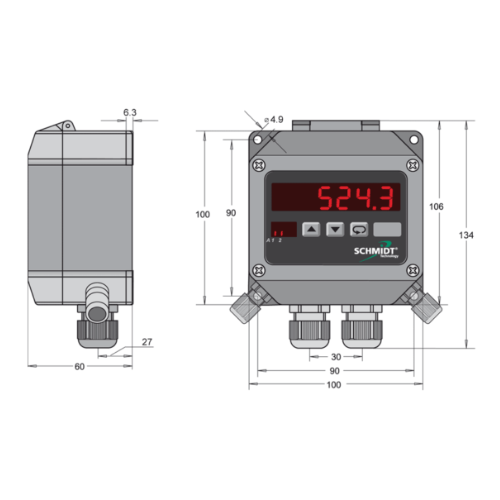

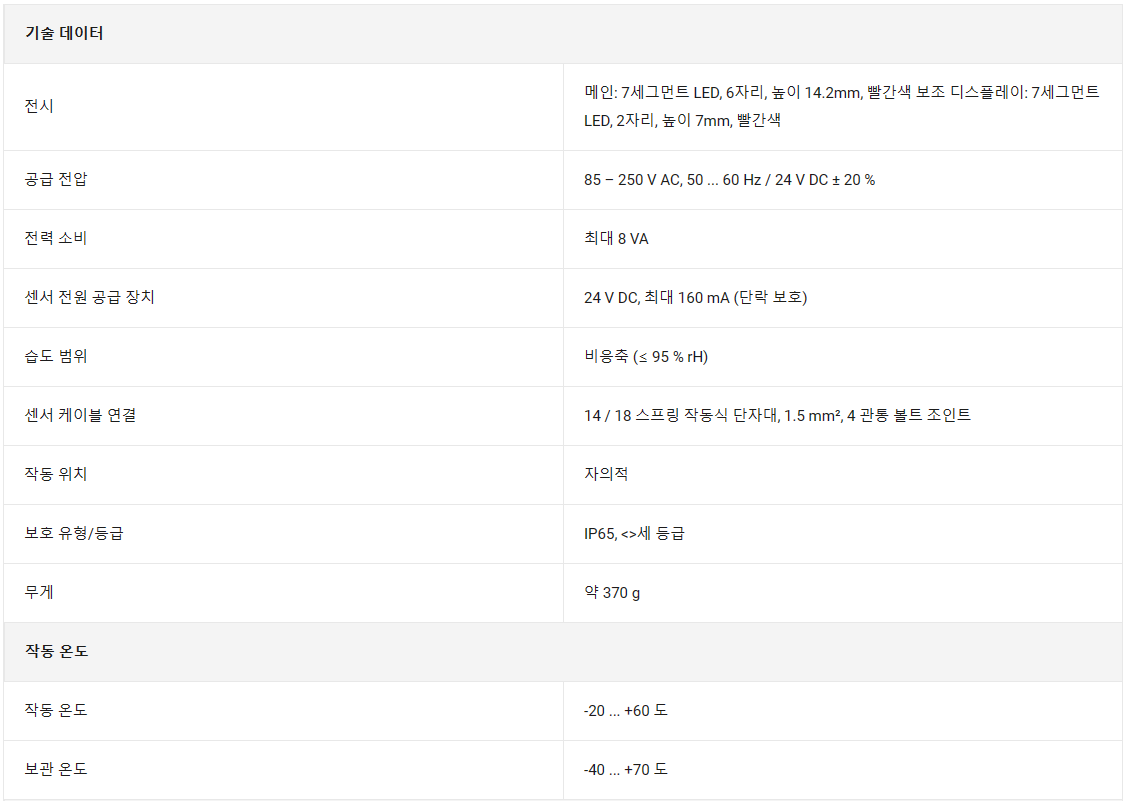

• 벽 조립을 위한 견고한 플라스틱 하우징 IP65
• 정전 후에도 설정이 유지됩니다.

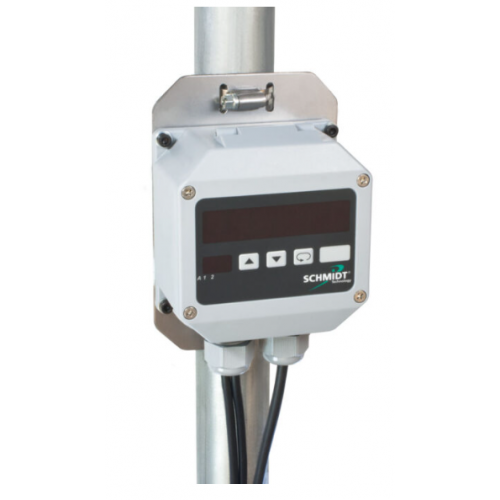

• 벽이나 덕트에 직접 간단하고 빠른 조립
• 모든 센서 및 측정 변환기에 대해 자유롭게 프로그래밍 가능(예: 출력 신호에서 4 – 20 mA 또는 0 – 10 V의 온도, 압력 또는 습도 센서)
• 조정 가능한 평균화
• 계산된 측정값(예: 체적 유량)을 디스플레이 및 아날로그 신호로 출력
• 구성 가능한 릴레이 알람 출력(예: 측면 하강/상승)
• 연결된 센서의 전원 공급 장치

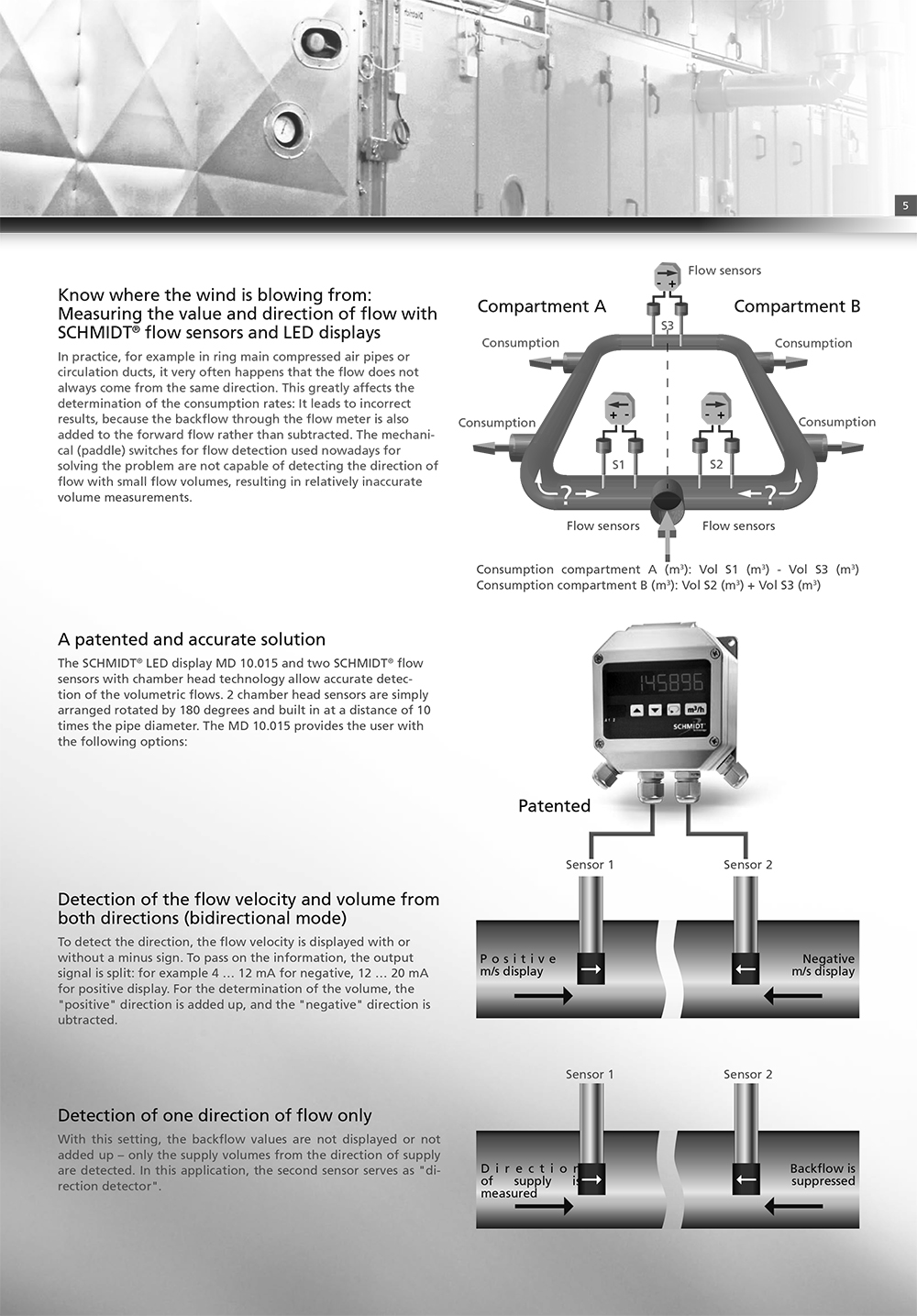

바람이 어디에서 불어오는지 파악: SCHMIDT® 유량 센서 및 LED 디스플레이로 유량 값과 방향 측정

실제로, 예를 들어 링 메인 압축 공기 파이프 또는 순환 덕트에서 흐름이 항상 같은 방향에서 오는 것은 아닙니다. 이것은 소비율의 결정에 큰 영향을 미칩니다 : 유량계를 통한 역류도 빼지 않고 순방향 흐름에 추가되기 때문에 잘못된 결과를 초래합니다. 이 문제를 해결하기 위해 요즘 사용되는 유량 감지용 기계식(패들) 스위치는 유량이 작은 유량으로 유량 방향을 감지할 수 없어 상대적으로 부정확한 유량 측정이 발생합니다.

기술적인 변경 사항이 있을 수 있습니다.
