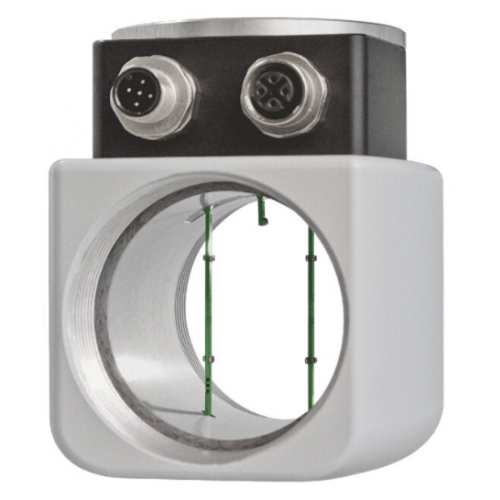

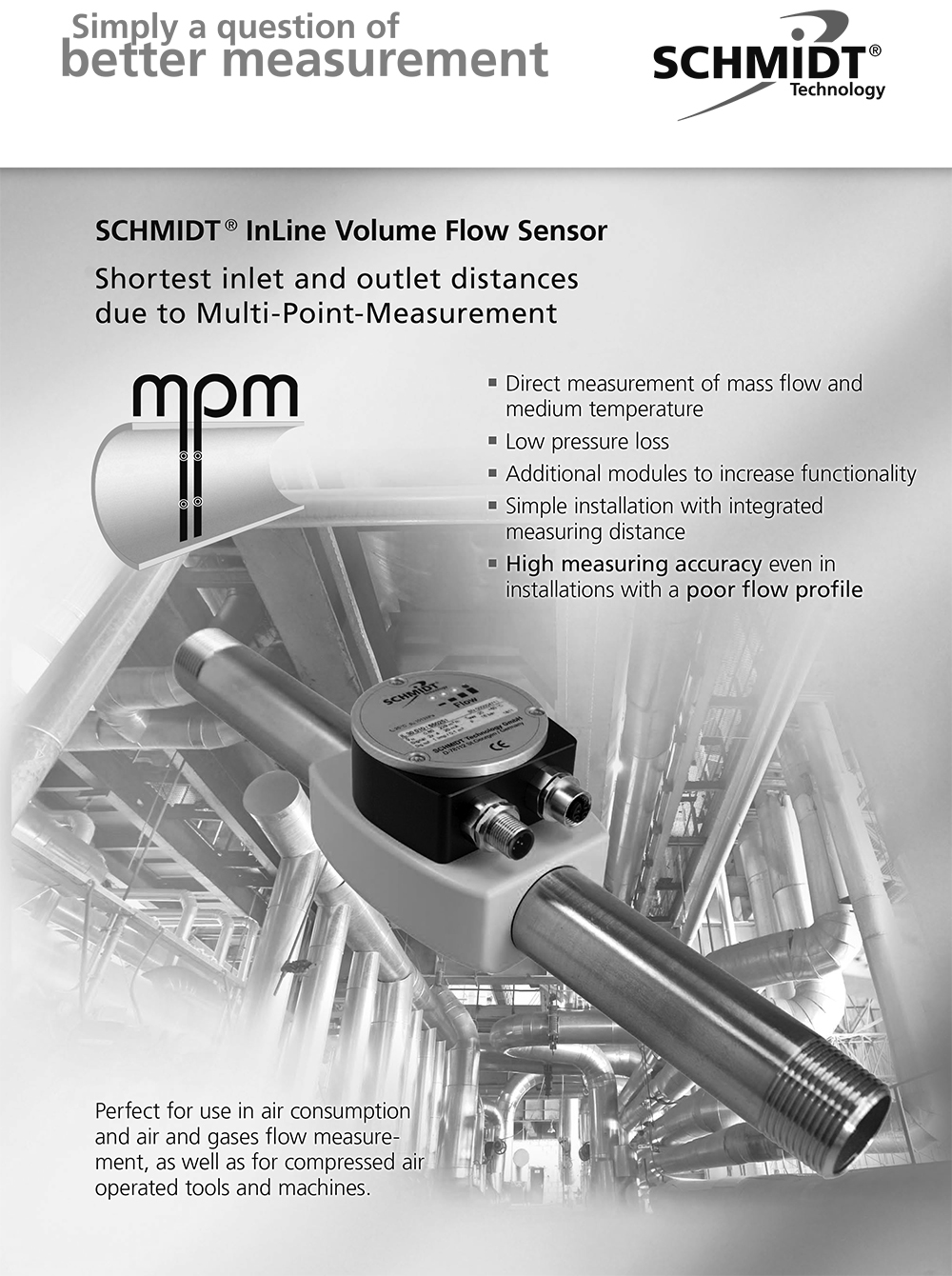

SCHMIDT^® 질량 유량 센서 IL 30.0xx MPM

공기 유량 센서는 압축 공기 및 가스의 유량 측정에 사용됩니다. 이 센서는 압축 공기 소비량 측정, 패시베이션 가스의 유량 측정, 압축 공기 공구 및 공기 구동 기계의 소비량 측정에 적용됩니다. 연결 나사산 크기 1"부터 질량 유량 센서에는 지능형 MPM(Multi-Point-Measurement-Technology)이 장착되어 있어 유량 프로파일이 좋지 않은 설비에서도 항상 매우 정밀하고 재현 가능한 측정값을 허용합니다. 입구 거리가 3 x D에 불과하면 최상의 측정 결과를 얻을 수 있습니다.

- 다음으로 인한 최단 입구 및 출구 거리

* 다지점 측정

• 유량 프로파일이 불량한 설비에서도 높은 측정 정확도
• 체적 유량 및 매체 온도의 직접 측정

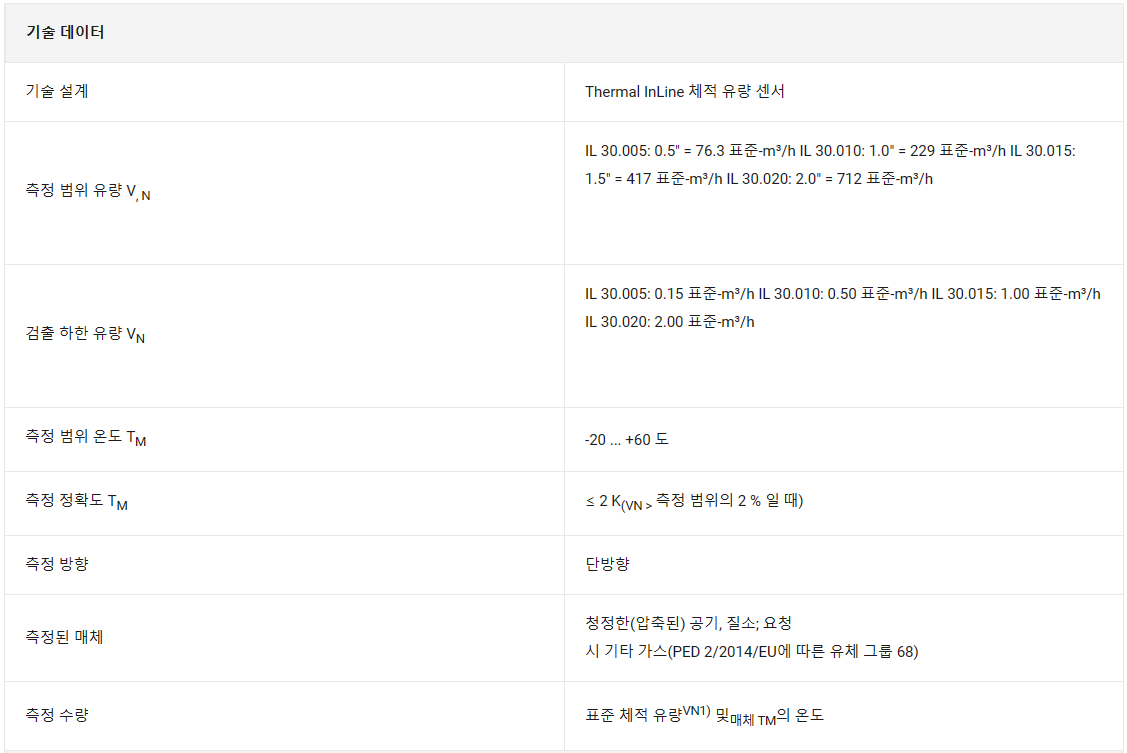

• 측정 범위 76.3 / 229 / 417 / 712 Norm-m³/h
• 낮은 압력 손실
• 기능 향상을 위한 추가 모듈

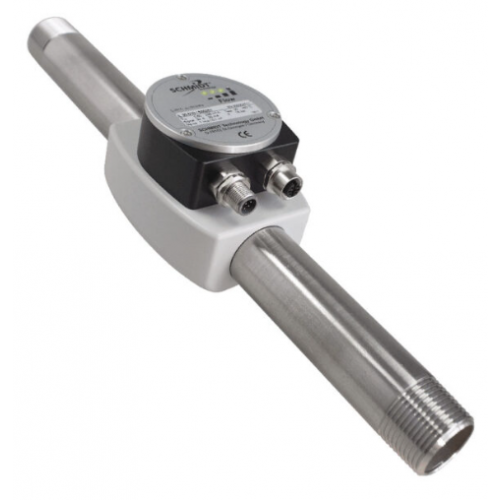

• 통합 측정 거리로 간단한 설치

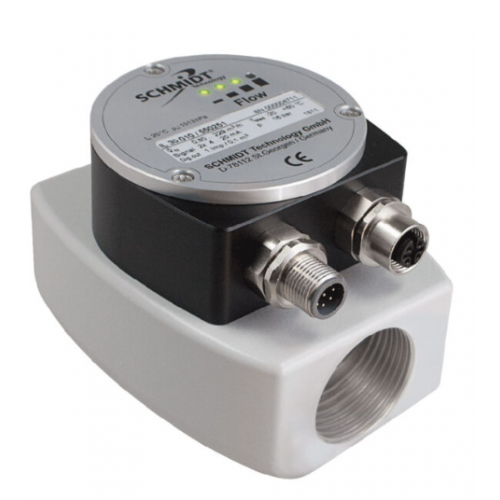

• 센서의 체적 흐름 또는 작동 상태를 나타내는 이중 LED

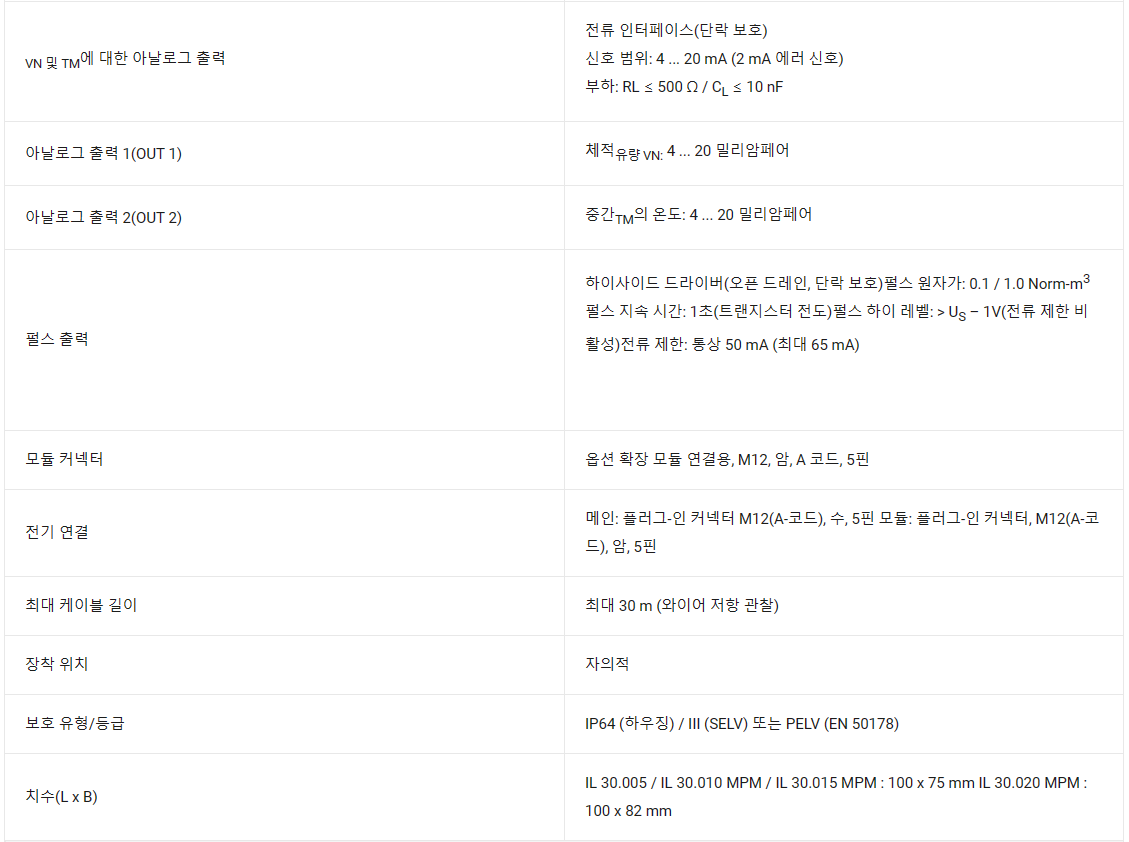

• 2개의 아날로그 출력(4 ... 20 밀리암페어)
• 1 펄스 출력
• 최대 16bar의 내압

• SCHMIDT^® Bluetooth^® 모듈 BT 10.010 액세서리로
• 액세서리로서의 SCHMIDT^® PC 프로그래밍 키트

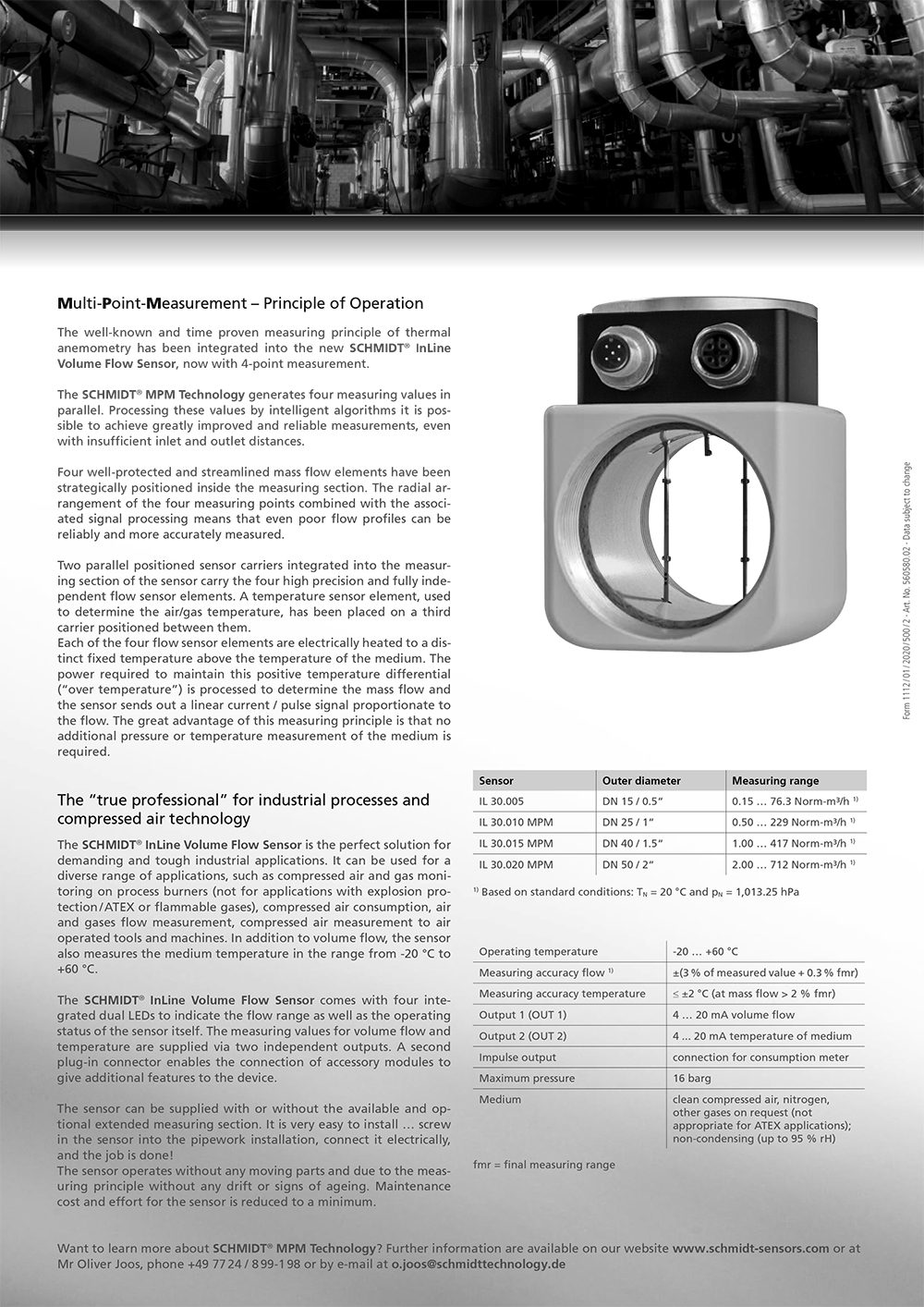

• MPM 기술 - 기능 원리에 대한 데모 비디오(제품 카테고리 압축 공기 아래)

- 다음 매개 변수를 설정할 수 있습니다.

• 센서 이름
• 아날로그 출력(스케일링)
• 감쇠
• 측정 단위(유량 + 온도)

Android 앱 V2 무료 다운로드: 센서 서비스 및 지원 --> 제품 다운로드 --> 슈미트 센서 앱 V2

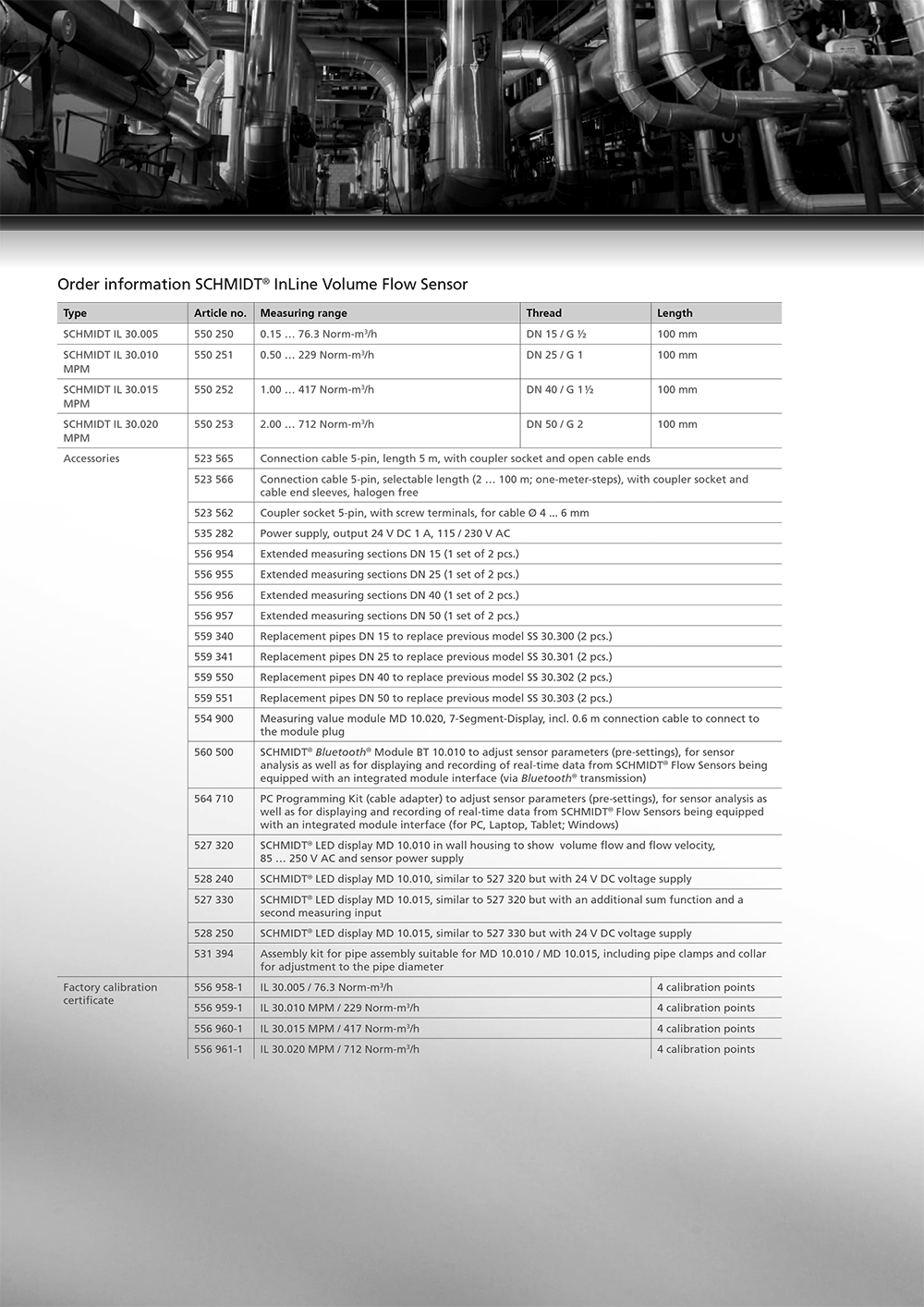

사용 가능한 버전:

• IL 30.005 (0.5 인치)
• IL 30.010MPM(1.0인치)
• IL 30.015MPM(1.5인치)
• IL 30.020MPM(2.0인치)

 공기 소비량, 공기 및 가스 유량 측정, 압축 공기 작동식 공구 및 기계에 사용하기에 적합합니다.

¹⁾ 표준 조건 기준: 20°C 및 1,013.25hPa, 조정 기준 관련; "FMR" = 최종 측정 범위

기술적인 변경 사항이 있을 수 있습니다.
