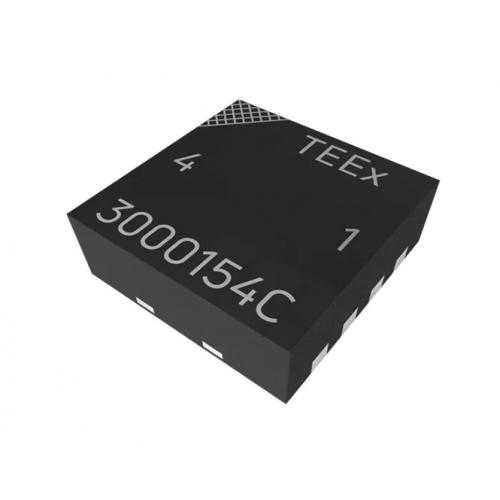

E+E 비용 최적화된 디지털 온도 감지 소자 TEE301
비용 최적화된 디지털 온도 감지 소자
디지털 온도 감지 소자 TEE301은 차세대 TEEx01 시리즈입니다. TEE16은 501비트 부호 없는 정수 값과 TEE301과 다른 핀 할당을 통해 최소한의 통합 노력으로 기존 애플리케이션을 쉽게 업그레이드할 수 있습니다.
매우 정확하고 다재다능함 감지 소자는 -40 °C에서 125 °C의 작동 범위에서 온도 측정에 적합합니다. 공장 다지점 온도 조정은 최대 ±0.2°C의 뛰어난 측정 정확도를 보장합니다. 뛰어난 측정 성능과 재현성으로 인해 감지 소자는 까다로운 측정 작업을 위한 완벽한 솔루션입니다.
통합하기 쉬운 DFN 하우징 소형 DFN(Dual Flat No-Lead) 하우징은 실장 면적이 2.5mm x 2.5mm²에 불과하므로 거의 모든 응용 제품에 통합할 수 있습니다. 감지 소자는 작동을 위해 2.35 - 3.60 V의 공급 전압이 필요합니다.
I²C 인터페이스를 통한 데이터 통신 I²C 인터페이스는 TEE301과의 간섭 없는 데이터 통신을 보장하고 100/400/1000kHz의 통신 속도를 지원합니다. 측정값은 16비트 부호 없는 정수 형식으로 제공됩니다. 강력한 I²C 인터페이스 통신은 체크섬 및 글리치 억제에 의해 보장된다.
개별적으로 조정 가능한 4개의 I²C 어드레스를 통해 하나의 I²C 버스에서 최대 4개의 센싱 소자를 동작시킬 수 있다.
| 티301 | 티501 | |
| 측정 | 온도 | 온도 |
| 온도 범위 | -40...125 °C | -40...135 °C |
| 정확도 온도 | 최대 0.2 °C | 최대 0.2 °C |
| 반응 시간 온도(최소 τ63%) | 2 초 | 2 초 |
| 경고 출력 | 예 | - |
| 핀 재설정 | 예 | - |
| 공급 전압 | 2.35 - 3.6 볼트 | 2.35 - 3.6 볼트 |
| 인터페이스 | I²C, 16비트 부호 없는 정수 | I²C, 16비트 부호 있는 정수 |
| I²C 핀 선택 가능 어드레스 | 최대 4 | 최대 8 |
| I²C 풀업 저항기(통합) | - | 예 |
| 측정 모드 | 싱글샷(저전력), 주기적 | 싱글샷(저전력), 주기적 |
| 주택 | 8핀 DFN 패키지 | 8핀 DFN 패키지 |
| 치수(L x W x H) | 2.5 x 2.5 x 0.9 밀리미터 | 2.5 x 2.5 x 0.9 밀리미터 |
| 포장 크기 (T & R) | 2,500개 | 2,500개 |
* 일반적인 응용 프로그램 *
