크린룸 종류 및 용도, 적용, Clean room
크린룸 (Clean room) 으로 어떤 종류가 있고, 용도는 무엇인지에 대해서 살펴보겠습니다.
* 크린룸 (Clean room) 이란?
쉽게 설명 드리면 청청도가 높은 상태에 방 (room) 이라고 생각하시면 됩니다.
크린룸 안에 먼지 및 파티클 (미세입자) 최소화 하며,
온도 습도 압력 기류속도 등 일정하게 유지 되도록 시스템화 된 방 입니다.
* 크린룸 분류
크린룸은 크게 2분류로 나누어 집니다.
주로 먼지 및 미립자를 대상으로 하는 ICR (industrial clean room) 랑
세균이나 곰파이 등의 생물입자를 중시하는 BCR(biological clean room) 입니다.
- ICR (산업용 크린룸) industrial clean room 이란?
반도체, 전자부품, 필름, 정밀기계 등에는 실내부유 미립자가 제로중인 제품에 부착되어 제품의 불량을 초래하고,
사용목적에 적합한 제품의 생산에 저해요소가 되므로,
제품의 신뢰성에 영향을 주지 않기 위해 작업공간의 청정을 목적으로 하는 청정공간으로 사용됩니다.
1) 반도체 공업 : 결정제도, 확산, 에칭, 표면처리, 조립, 시험, 포토, 연마 원료 및 제품보관
2) 레이저 공업
3) 광학기계공업 : 렌즈연마, 눈금조작, 의료용카메라 가공, 필름제조, 건조, 마이크로 필름현상, 건조
4) 시계, 정밀기계 : 전자시계, 부품조립, 극소형 베어링
5) 우주하공산업 : 로켓 부품가공, 조림, 인공위성 제어장치
6) Computer : 자기드럼, 자기테이프, 컴퓨터 가공, 조림, 검사
7) 전자기계 : 브라운관, 프린트판, 소형릴레이, 정밀 전기계기, 액정판
8) 도장
9) 원자력 발전소 : 방사는 분진제거
| 산업분야 | 용도 | 청정도 등급 |
| 반도체 공장 | 결정 제조 | 10~100 |
| 확산 | 100이하 | |
| 에칭, 표면처리 | 10~100 | |
| 조립, 시험 | 100~100,000 | |
| 포토 | 10이하 | |
| 연마 | 100이하 | |
| 원료 및 제품보관 | 1,000~100,000 | |
| 레이져 공장 | 100이하 | |
| 광학기계 | 렌즈연마 | 100~1,000 |
| 눈금조작 | 100이하 | |
| 의료용 카메라 가공 | 100이하 | |
| 필름 제조, 건조 | 10,000이하 | |
| 마이크로 필름, 현상건조 | 100~1,000 | |
| 조립, 시험 | 100~10,000 | |
| 도장 | 1,000~100,000 | |
| 검사 | 1,000~100,000 | |
| 시계 정밀기계 | 전자시계, 부품조립 | 100 이하 |
| 로봇 부품 가공 | 100 이하 | |
| 인공위성 제어장치 | 100 이하 | |
| 고신뢰도 부품장치 | 100~1,000 | |
| Miniature bearing | 100이하 | |
| 일반 베어링 | 100,000 | |
| 조립, 검사 | 100~100,000 | |
| 전자계산기 | 자기드럼 | 100이하 |
| 자기테이프 | 100이하 | |
| 가공, 조립, 검사 | 100~100,000 | |
| 전자기기 전산계측기 | 브라운관 | 100~1,000 |
| 고신뢰관 | 100이하 | |
| 프린트 판 | 10,000 | |
| 소형 릴레이 | 100~1,000 | |
| 정밀 전기 계기 | 100~10,000 | |
| 액정판 | 100~1,000 |
(ICR의 사용분야 및 청정도 등급)
- 출처 - 웅비티에스
- BCR (바이오 크린룸) Bioclean room 이란?
바이오 크린룸은 미국의 NASA에 의해 시작된 기술로,
지구상의 미생물을 우주에 옮기지 않고
또는 우주의 미생물이 지구에 들어왔을때 미경험균에 의한 감염 장애를 일으키지 않기 위한 목적으로 시작되었으며,
병원, 의약품 제조 등에 응용되고 있습니다.
1) 병원
- BCR 수술실, BCR 병실 : 감염율의 저하 및 생명유지, 생명의 연장
- 신생아실, ICU : 감염에 저항력이 없는 사람을 보호하기 위함.
2) 실험동물의 사육시설
- 약제의 올바른 평가를 목적으로 하며, 무균동물에 따른 규제
KGLP (Korean Good Labotatory Practice : 의약품) 안전서 관리 기준의 규제
3) 약품공정 : 품질향상, KGMP(Korea Good Mamu facturing Practice : 우수의약품 제조관리기준) 규제
4) 식품공정 : 품질, 맛의 저하방지 및 상온에서 장기간 보관하기 위함
5) 화장품 : 품질저하 방지 및 상온에서 장기간 보관하기 위함
6) 바이오 하자드 (Bio Hazard) 설비 : 박테리아의 확산을 방지하기 위한 시스템
| 산업분야 | 용도 | 공기청정도 |
| 약품 의료 병원 | 제약공정 | 100~100,000 |
| 주사액 봉입 | 100이하 | |
| 혈액, 링겔액, 왁진 보관 | 100~1,000 | |
| 무균 수술실 | 100이하 | |
| 일반 수술실 | 1,000~100,000 | |
| 회복실, ICU, CCU | 1,000~100,000 | |
| 무균 병실 | 100~10,000 | |
| 신생아, 미숙아실 | 1,000~100,000 | |
| 무균실 | 100 이하 | |
| 수술용구 보관 | 100 이하 | |
| 무균 동물실험 | 100 이하 | |
| 약제실 | 100~10,000 | |
| 식품 | 우유, 술, 유산균 음료 | 100 이하 |
| 청량음료 마개봉임 | 100~10,000 | |
| 유제품 , 생과자 포장 | 100,000 | |
| 햄 제조 | 100~1,000 | |
| 버섯 | 100~1,000 | |
| 식육가공 | 100~1,000 |
(BCR의 사용분야 및 청정도 등급)
- 출처 - 웅비티에스
* 크린룸 적용 대상
1) 반도체산업, 우주항공, 전자정밀산업
2) 제약, 식품 등 GMP (Good Manufacturing Practice : 우수 의약품 제조관리 기준) 대상산업
3) 병원의 무균수술실, 병실 등
다양한 곳에 크린룸 (Clean room) 이 적용됩니다.

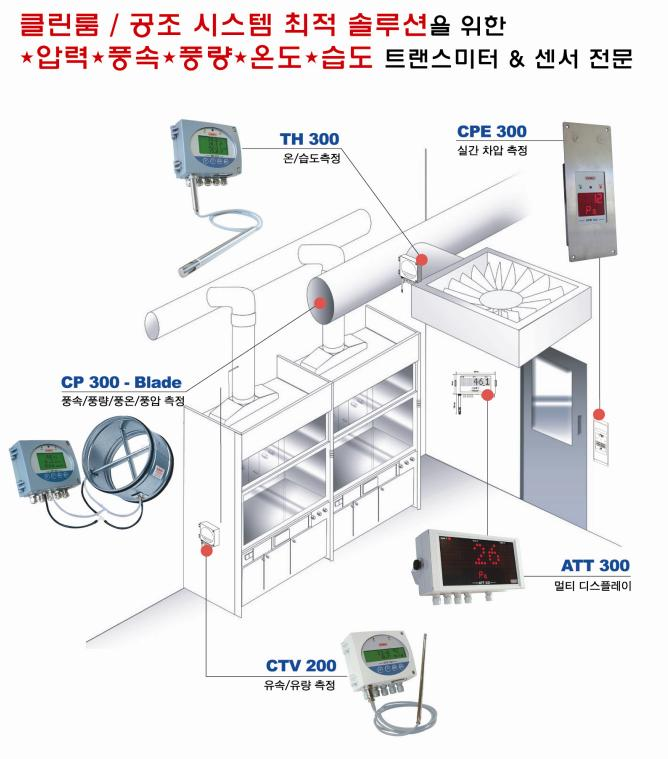

그럼 크린룸 센서에 대해서 보도록 합니다.
