애플리케이션

"수갱, 터널 및 지하 구조물은 위험한 폭발성 대기로부터의 위험을 피할 수 있는 방식으로

건설 및 설비되어야 합니다." DGUV 114-004 인용문

​

가연성 가스의 최대량을 추정하기 어렵기 때문에 건물은 적극적으로 환기됩니다.

이 안전 조치는 차례로 모니터링되어야 합니다.

이를 위해 유량계가 사용됩니다.

열악한 환경 조건으로 인해 견고하고 장기적으로 신뢰할 수 있는 센서를 선택해야 합니다.

프로세스 데이터

측정 작업:

환기 모니터링을 위한 유량 측정

​

측정 지점:

일반적으로 샤프트의 벽과 천장에

​

측정 범위:

일반적으로 1 – 5m/s

​

프로세스 압력:

대기

​

프로세스 환경:

10~25℃

​

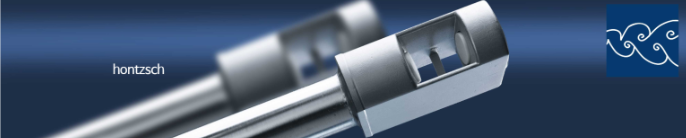

유량 센서 Vortex ZG7

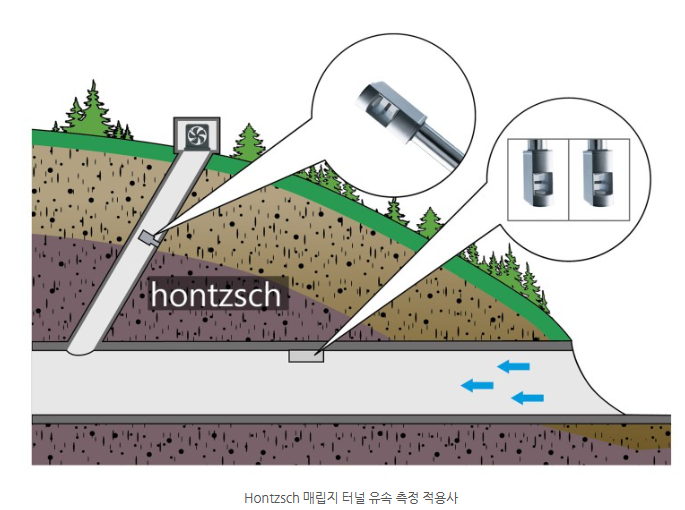

환기 모니터링

​

터널과 지하 통로는 서로 다른 역할을 합니다.

공장 및 기계에 대한 접근 또는 검사 및 유지 보수를 위한 역할을 할 수 있습니다.

그들은 또한 지하 동굴과 매립지의 환기 또는 환기를 제공할 수 있습니다.

원칙적으로 화랑과 샤프트는 위험하고 폭발성 있는 가스의 침투가 대부분 방지되는 방식으로 설계되어야 합니다.

​

그럼에도 불구하고 사람들이 지하 구조물에 들어가기 전에 폭발성 분위기가 형성되지 않았는지 확인해야 합니다.

따라서 터널, 샤프트 및 갤러리는 예방책으로 환기되어야 합니다.

​

BGR 127 섹션 5.4.16에 따라 "공기 속도를 모니터링해야 합니다." 이것은 유량 센서로 수행됩니다. 이동식 또는 영구적으로 설치된 시스템을 여기에서 사용할 수 있습니다.

​

이를 위해 샤프트/매립 시설, 터널, 광산 샤프트 또는 최종 처분장의 환기를 위한 유속이 미리 정의됩니다. 폭발 방지 외에도 화재 방지도 고려해야 합니다.

​

여기에서 공기를 제거하여 화재의 근원에서 산소를 제거해야 합니다.

따라서 팬은 반대 방향으로 작동해야 합니다.

​

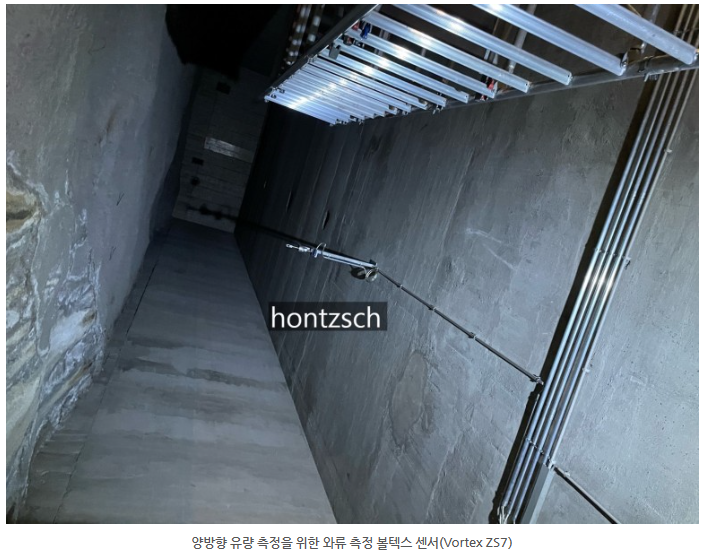

따라서 각 방향에 하나씩 두 개의 유량 센서를 사용해야 합니다.

또는 이미 통합된 방향 감지 기능이 있는 센서를 사용할 수 있습니다.
