양압, 음압, 디지털 차압계를 이용한 병원압력관리

운영자 23-10-17 16:23 331 hit

차압계에 대해 쉽게 설명을 드리면 음압 양압 관리 하는데 있어,

압력으로써 룸 안에 병원균이 못 들어오게 또는 못 나가게 하는 역활을 기준을 제시 하는 제품 입니다.

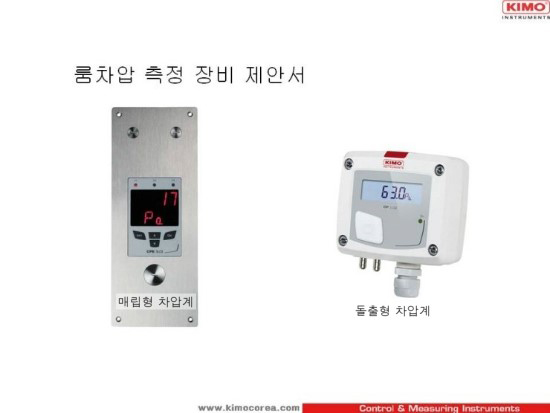

두 제품은 좌측 매립형 차압계, 우측 돌출형 차압계 구성 입니다.

매립형 차압계는 차압+습도계 로 활용이 가능 합니다.

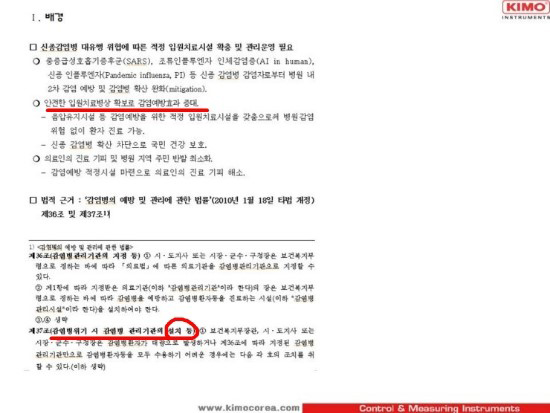

병원 감연병관리기관의 제정 관련 해서 나온 내용을 정리해 보았습니다.

한번씩 읽어봐주세요. :D

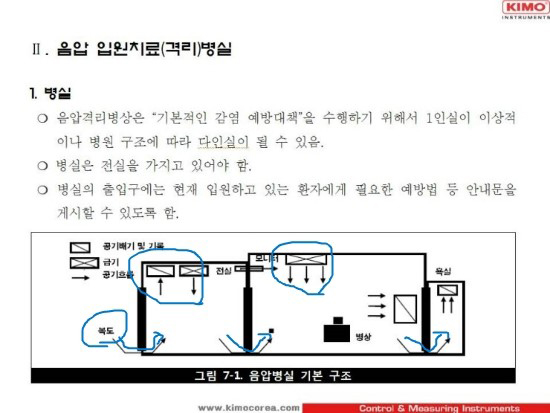

위 내용은 음압 병실에 대해서 나온 내용 입니다.

읍압 병실 같은 경우 병원체가 병실에 있기 때문에 병실에 있는 공기가 복도

또는 외부로 빠져나가는걸 방지 하기 위함입니다.

음압병실일 경우 병실외에 다른 구간보다 압력이 낮다고 보시면 됩니다.

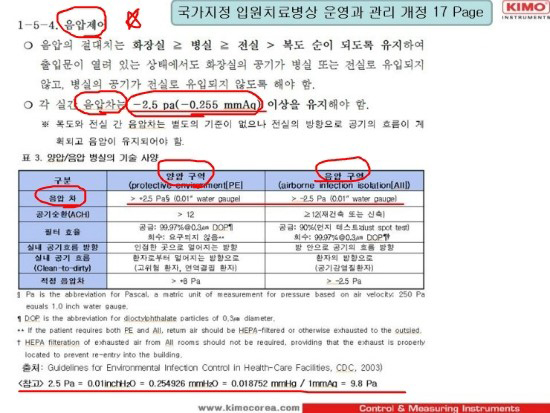

읍압 양압 제어 관련 내용 입니다.

양압구간에서의 -2.5Pa,

음압구간에서의 +2.5Pa

양압, 음압에 따른 방 마다의 역활이 있습니다.

-2.5Pa이냐+2.5Pa 인지 확인하기 위해서는 차압계, 음압계, 마노메타가 필요 합니다 .

병원 수술시, 크린룸 등 양압 음압 관리하는 지역에서는 꼭 필요한 제품이며,

출력값이 나오기 때문에 시스템 관리가 가능 한 제품 입니다.

필요에 따라 습도 센서 연결 양압 음압 또는 습도도 확인 할 수 있습니다.

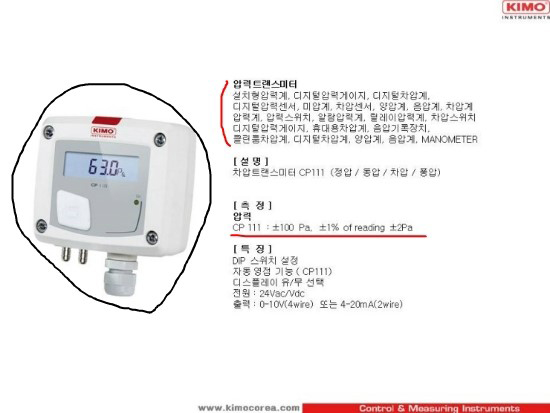

상기 모델은 돌출형 차압계 구성으로, 매립형 차압계와 같은 역활을 합니다.

하지만 돌출형 이기때문에 구성하게 되면 별도의 보관함이 필요 할 것 같습니다.

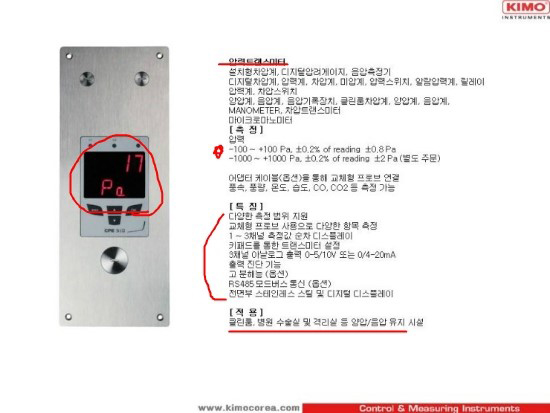

위 매립형 차압계와 같은 역활을 하며, 음압과 양압 측정 수치를 눈으로 확인 할 수 있는 제품 입니다.

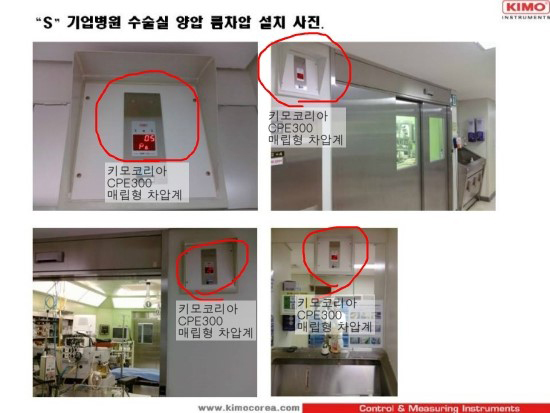

수술실 (병원균이 수실실 안으로 드러가지 못하도록) 양압 구간 입니다.

설치형 CPE 차압계 제품

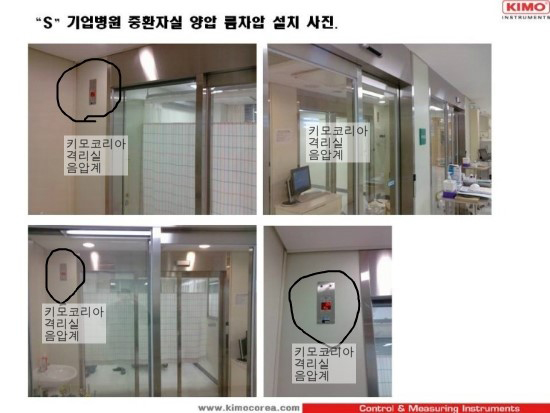

격리실 (병원균이 격리실에서 빠져 나가지 못하도록) 음압 구간 입니다.

해로운 물질이 외부로 빠져나가면 안되기 때문에 격리실은 음압구역을 만들어 놓습니다.

설치형 압력계 CPE300 차압계 제품 입니다.

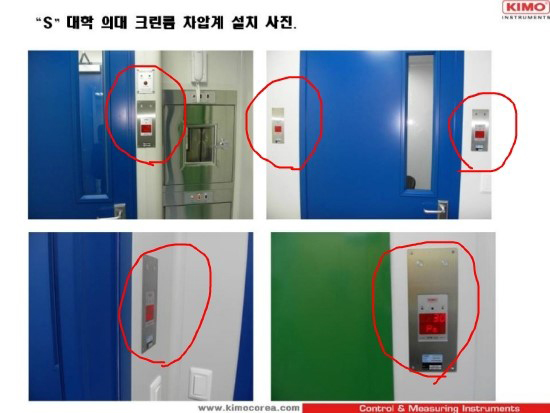

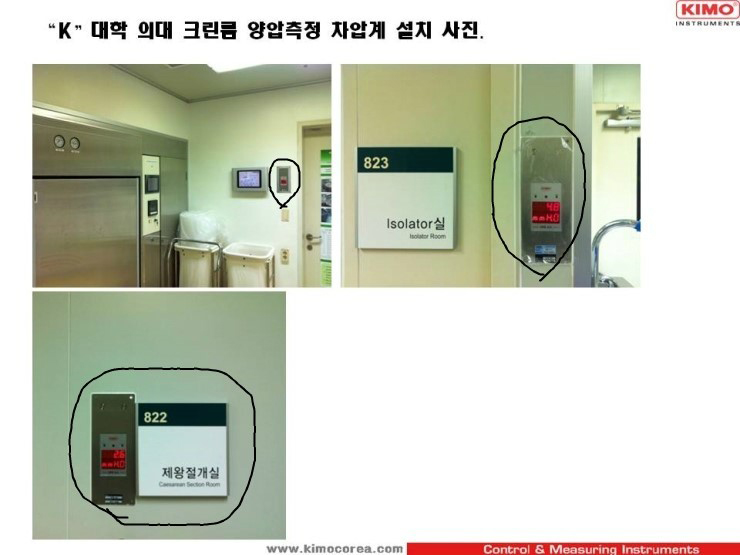

매립형 차압계 설치 환경 입니다.

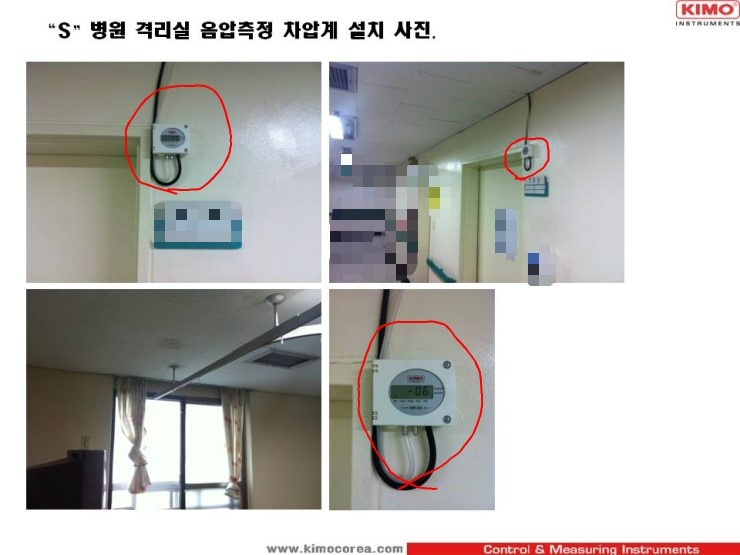

돌출형 차압계 설치 환경 입니다.

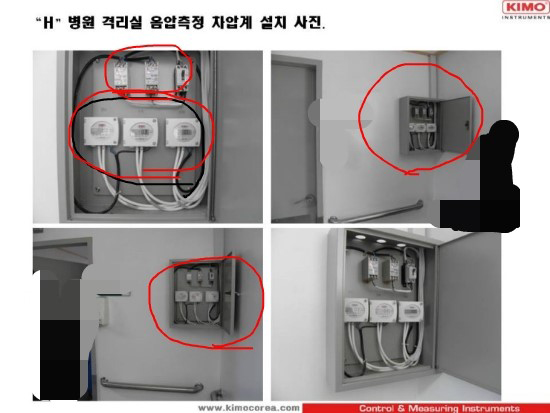

돌출형 창압계 설치 환경 입니다.

전선이 밖으로 나와있기 때문에 다른 제품들에 비해 부족한 점이 있어 보입니다.

마지막으로 디지털 차압계의 장점 및 단점에 대해서 알아보겠습니다.

* 장점

- 음압 양압 수치로 보는 거기 때문에 관리 하기가 편리하다.

- 전기적인 신호 출력을 이용해서 다양한 시스템 구성이 가능하다.

* 단점

- 전원 설치 공사가 필요하다.

- 전원 공급 안될시 작동을 하지 않는다.
