온도 습도 센서 원리 및 종류

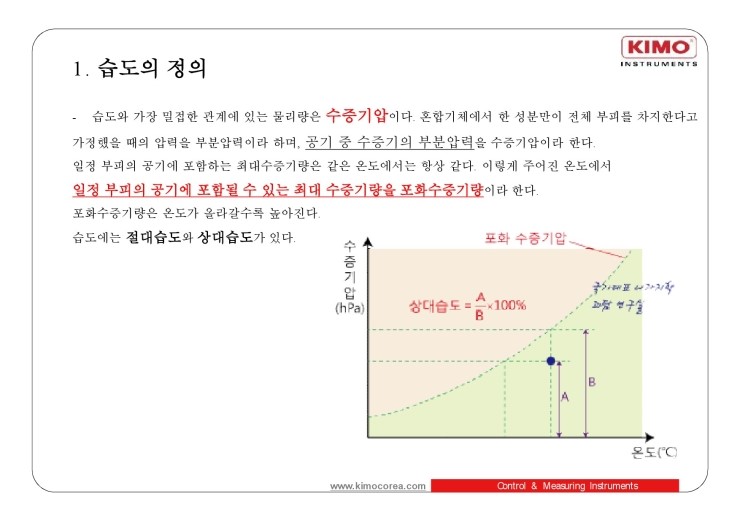

< 간단한 습도의 정의 >

수증기압과 온도가 높아지면 포화 수증기압은 높아집니다.

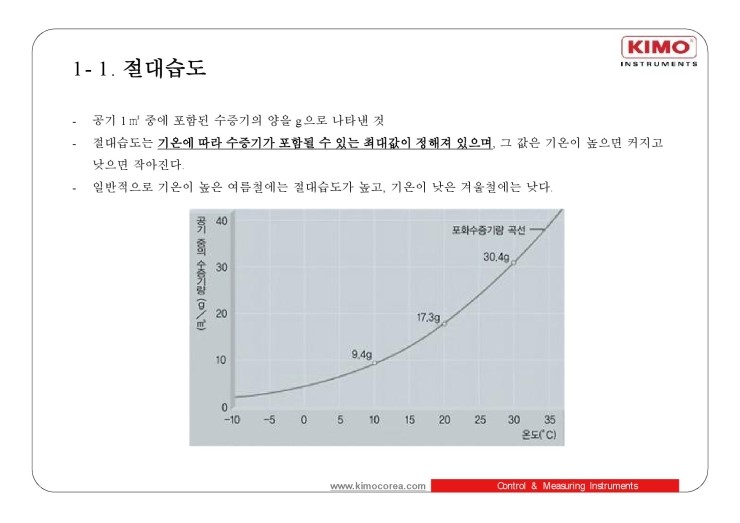

절대습도는 공기1m3중에 포함된 수증기의 양을 g으로 나타낸 것이며
절대습도는 기온에 따라 수증기가 포함될 수 있는 최대값이 정해져 있으며,

그 값은 기온이 높으면 커지고 낮으면 작아집니다.

일반적으로 기온이 높은 여름철에는 절대습도가 높고, 기온이 낮은 겨울철에는 낮습니다.

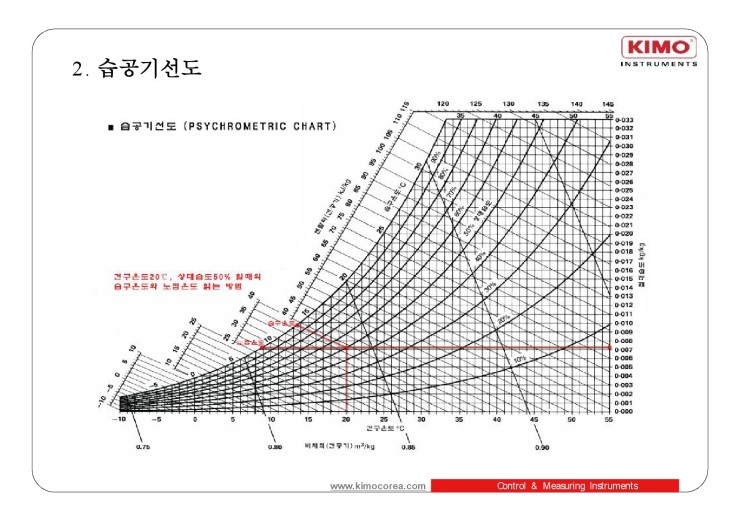

습공기선도 입니다.

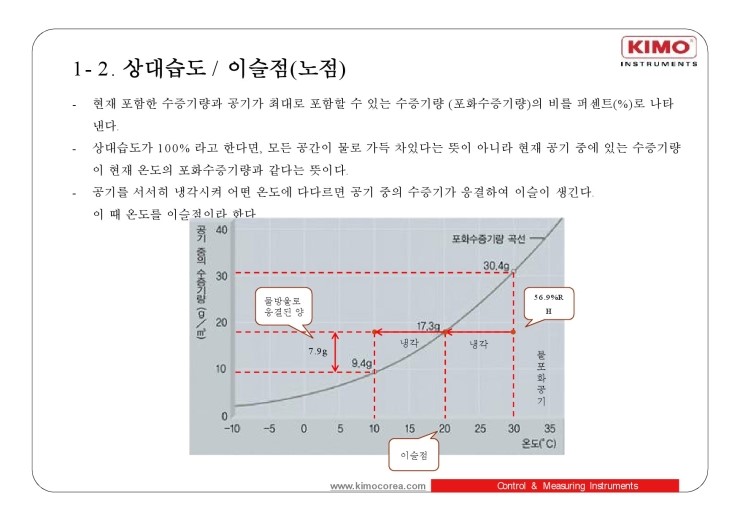

건구온도와 상대습도를 알때 노점온도를 확인 할 수 있습니다.

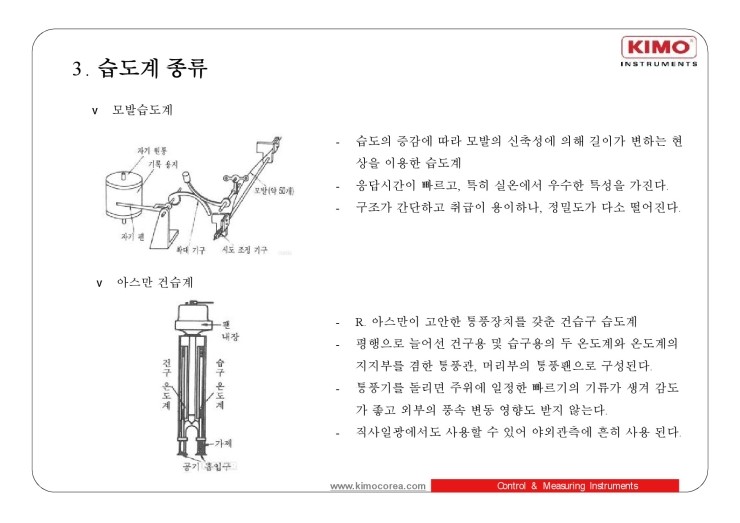

< 습도계 종류 >

* 모발 습도계



- 습도의 반응에 따라 모발의 신축성에 의해 길이가 변하는 현상

- 응답시간이 빠르고, 실온에서 우수한 특성을 가짐

- 구조가 간단하며, 사용하기 쉬우나 정밀도가 많이 떨어집니다.

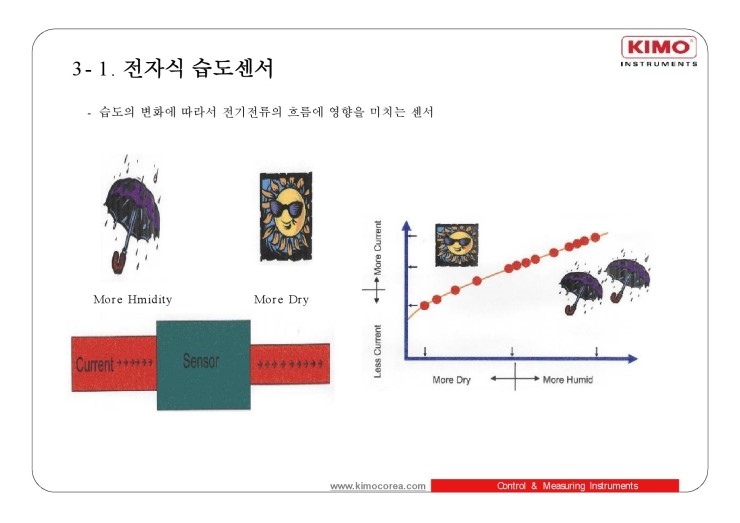

< 전자식 습도센서 >

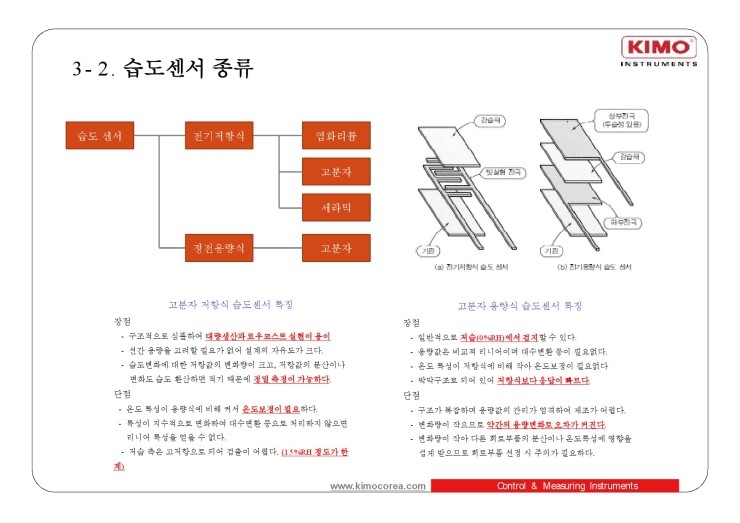

< 습도센서의 종류 >



* 습도센서



① 전기저항식



- 염화리튬

-고분자

-세라믹



장점 : 대량생산에 용이, 정밀측정 가능

단점 : 온도보정이 필요, 저습측정에 어려움, 15%RH 한계



② 정전용량식



- 고분자



장점 : 저습에서 감지(0%RH), 온도보정이 필요없음, 박막구조로 되어 있어 저항식보다 응답이 빠름

단점 : 대량 제조어려움, 약간의 용량 변화로 오차가 커짐, 센서 부분 관리 필요성

< 습도센서 종류 >

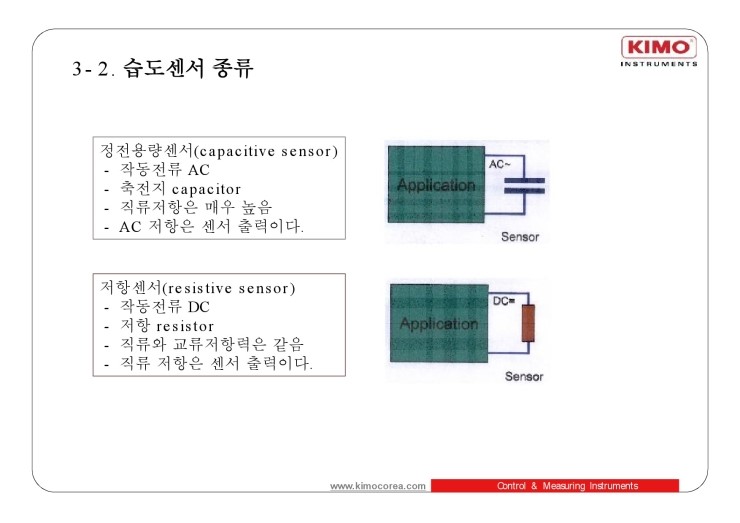

* 정전용량센서(capacitive sensor)



작동전류는 AC이며, 축전직 cpacitor, 직류 저항은 매우 높고, AC저항은 센서 출력 입니다.



* 저항센서(resistive sensor)



작동전류DC이며, 저항resistor, 직류와 교류저항력은 같고, 직류 저항은 센서 출력 입니다.

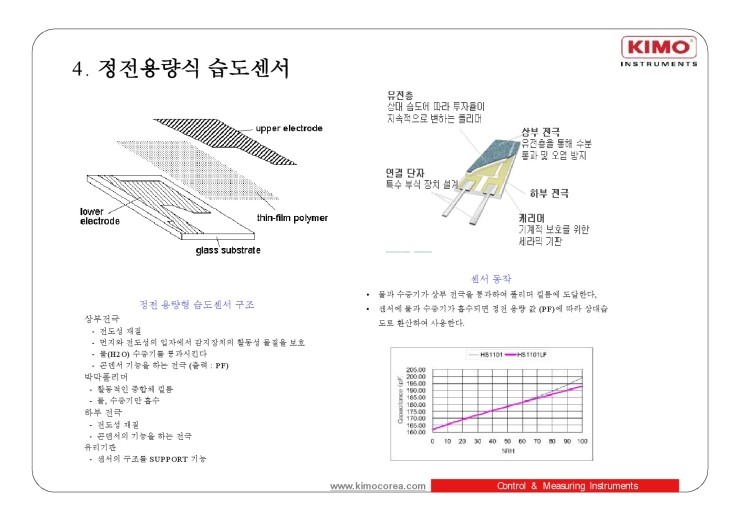

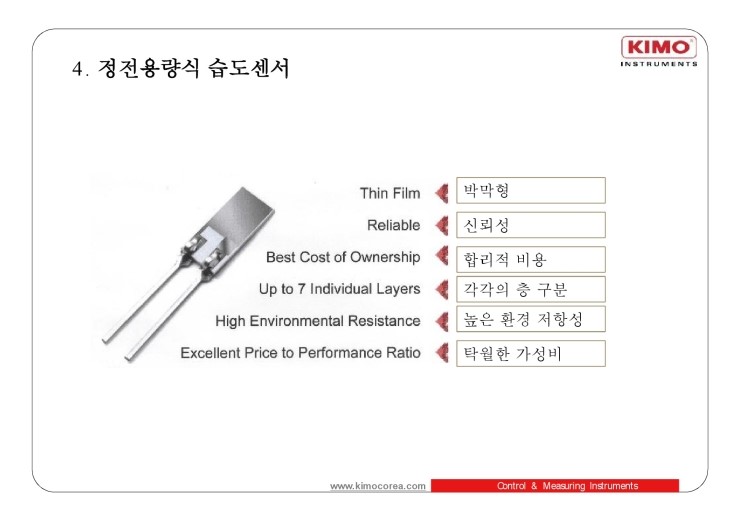

정전용량식 습도센서는 정밀 상대습도를 사용 할때 많이 사용 합니다.

정전용량식 습도센서는 센서와 물과 수증기가 흡수되면 정전 용량 값 (PF) 에 따라 상대습도로 환산하여, 사용합니다.

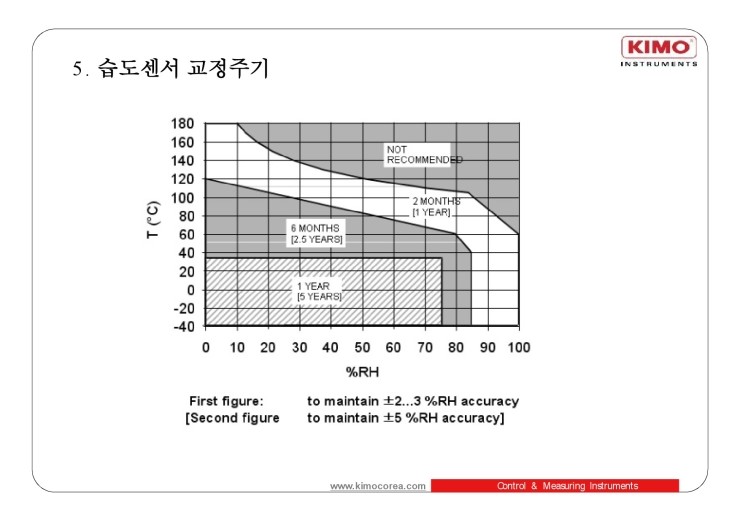

습도센서는 상온에서 보관해 두어도 차츰차츰 값이 달라지는 형상을 보입니다.

그러므로 주기별로 교정 점검을 받아서 정확한 값을 표현 상용하시는게 맞는거 같습니다.

표를 보시고 사용 범위에 맞게 교정주기를 정해 관리 하시면 됩니다.
